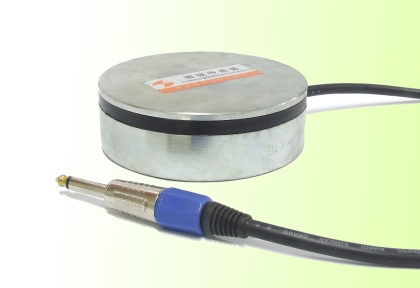

XSJ系列振弦式土压力盒

产品名称：	XSJ系列振弦式土压力盒
仪器型号：	XSJ系列
生产厂家：	北京斯创尔建筑测试技术开发有限公司
工作原理：
产品用途:	测量土体和土石体填方工程、坝堤中的总压力
	测量挡土体、桥墩、管道、钻孔桩和隧洞衬砌的接触压力
	测量混凝土中的应力
产品特点：
-        长期稳定性
-        压力测量范围大
-        可提供不同类型的传感器：振弦式，电阻应变片式
-        不锈钢材料制作，耐腐蚀
-        安装以及操作简单，容易
-        内置电涌保护
-        三重防水（防水街头、树脂密封、穿透连接）
-        频率信号容易处理以及适合远程传输每种形式的压力计都可使用气压式传感器，电阻式传感器或振弦式传感器，各种类型的传感器都可用便携式读数仪读数，也可以使用数据采集系统，通常每个压力计都附有出厂校正数据














1、XSJ—2型单膜土压力盒
此产品适合用于市政工程、机场跑道基础、铁路、坝体、挡土墙、地下铁道、隧道、连续墙、地下热水管道矿山等工程的接触压力和基础压力的长期观测中，该产品也可以和沥青囊配套使用。沥青囊说明见注解一
型号、名称	规格（Mpa）	主要技术指标
XYJ—2型单膜土压力盒	0.1,0.2,0.3,0.4, 0.5,0.6,0.8,1.0, 1.5,2.0,2.5,3.0, 5.0,6.0,8.0 外型：Φ112×27.5（mm）	（1）非线性≤±1.5%F.S.
		（2）重复性≤±0.5% F.S
		（3）滞后≤±0.5% F.S
		（4）分辨率≤±0.2% F.S
		（5）满量程输出量≥450Hz
		（6）温度漂移≤±0.1% F.S./  ℃
		（7）零点漂移≤±0.5% F.S
		（8）温度范围―10∽+60℃
		（9）绝缘范围≥500MΩ
2、XYJ—3型土压力盒
XYJ—3型土压力盒适合用于市政工程、机场跑道基础、铁路、坝体、挡土墙、地下铁道、隧道、连续墙、地下热水管道矿山等工程的接触压力和基础压力的长期观测中
型号、名称	规格（Mpa）	主要技术指标
XYJ—3型单膜土压力盒	0.1,0.2,0.3,0.4, 0.5,0.6,0.8,1.0, 1.5,2.0,2.5,3.0, 5.0,6.0,8.0 外型：35×160∽180 （H/Φ）（mm）	（1）非线性≤±1.5%F.S.
		（2）重复性≤±0.5% F.S （3）滞后≤±0.5% F.S
		（4）分辨率≤±0.2% F.S
		（5）满量程输出量≥450Hz
		（6）温度漂移≤±0.1% F.S./  ℃
		（7）零点漂移≤±1.0% F.S.(三个月)
		（8）温度范围―10∽+60℃
		（9）绝缘范围≥500MΩ
3、XYJ—4型土压力盒
XYJ—4型土压力盒适合用于市政工程、机场跑道基础、铁路、坝体、挡土墙、地下铁道、隧道、连续墙、地下热水管道矿山等工程的接触压力和基础压力的长期观测中
型号、名称	规格（Mpa）	主要技术指标
XYJ—4型压轴式双膜土压力盒	0.1,0.2,0.3,0.4, 0.5,0.6,0.8,1.0, 1.5,2.0,2.5,3.0, 5.0,6.0,8.0 外型： （H/Φ）114×37（mm）	（1）非线性≤±1.5%F.S.
		（2）重复性≤±0.5% F.S
		（3）滞后≤±0.5% F.S
		（4）分辨率≤±0.2% F.S
		（5）满量程输出量≥450Hz
		（6）温度漂移≤±0.1% F.S./  ℃
		（7）零点漂移≤±0.5% F.S.(三个月)
		（8）温度范围―10∽+60℃
		（9）绝缘范围≥500MΩ
